Wpływ zautomatyzowanej manipulacji ciężkimi rolami materiału na eliminację wąskich gardeł przy stacjach odwijania i nawijania

W zakładach poligraficznych oraz punktach przetwórstwa tektury falistej waga pojedynczej rolki materiału nierzadko przekracza 6 ton, osiągając przy tym średnicę powyżej 1800 milimetrów i szerokość rzędu 3300 milimetrów. Operowanie tak potężnymi zwojami stanowi logistyczne wąskie gardło, które bezpośrednio wydłuża czas przezbrajania stacji odwijania i nawijania. Operatorzy muszą precyzyjnie pozycjonować wielotonowe elementy na trzpieniu rozprężnym, co przy pracy ręcznej lub z wykorzystaniem tradycyjnych wózków obarczone jest dużym marginesem błędu. Długie przestoje techniczne na tym etapie znacząco ograniczają przepustowość całej linii produkcyjnej, wymuszając poszukiwanie mechanizmów odciążających czynnik ludzki.

Mechanizmy chwytaków i integracja z infrastrukturą zakładu

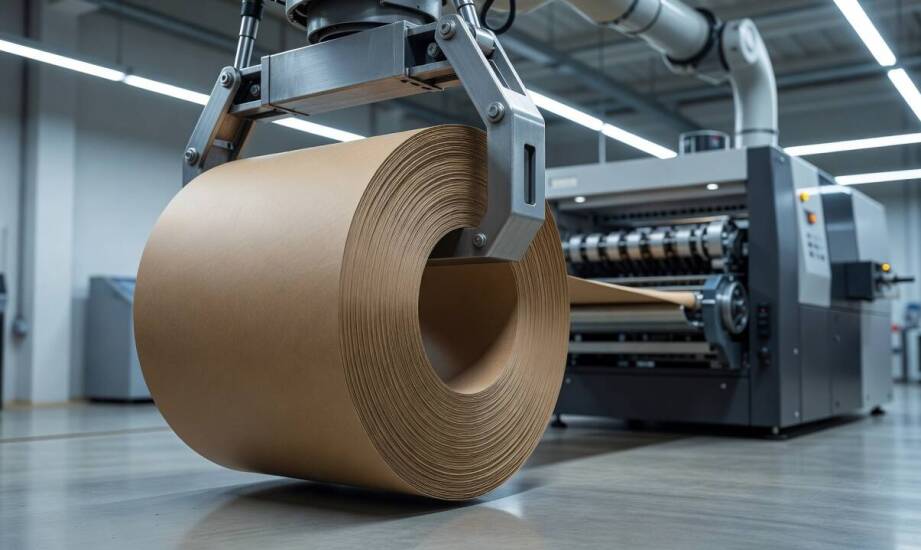

Systemy podnoszenia i transportu zwojów bazują na wyspecjalizowanych narzędziach dostosowanych do różnych średnic gilz. Chwytaki wykorzystują najczęściej rozprężane szczęki mechaniczne lub pneumatyczne ramiona, które potrafią objąć rdzeń od wewnątrz bądź chwycić zwój od zewnątrz bez punktowego nacisku. Taka budowa układu nośnego skutecznie chroni zewnętrzne warstwy papieru i folii przed zgnieceniem podczas transferu z magazynu na halę produkcyjną. Urządzenia te płynnie współpracują z wózkami do podnoszenia oraz stacjami obrotowymi, gwarantując precyzyjne podawanie materiału bez ryzyka deformacji jego krawędzi, co ma krytyczne znaczenie przy cienkich laminatach.

Wprowadzenie urządzeń transportowych do funkcjonującej drukarni wymaga uwzględnienia surowych ograniczeń przestrzennych wokół głównych ciągów maszyn. Automatyczne podajniki obsługujące stacje odwijania instaluje się w bezpośrednim sąsiedztwie drukarek fleksograficznych lub zespołów powlekających. Konstrukcje te zazwyczaj wykorzystują istniejące tory jezdne, suwnice natorowe lub podwieszane systemy szynowe. Minimalizuje to potrzebę inwazyjnej przebudowy hali produkcyjnej i pozwala zachować ciągi komunikacyjne dla personelu. Specjaliści reprezentujący przedsiębiorstwo ARTPOL podkreślają, że właściwe dopasowanie promienia skrętu i zasięgu ramion chwytaków decyduje o płynności zasilania linii technologicznej w nowych cyklach pracy.

Eliminacja błędów pozycjonowania i synchronizacja linii

Zaawansowane roboty do manipulacji rolek całkowicie eliminują ryzyko błędnego osadzenia potężnego zwoju na trzpieniu maszyny. Wykorzystują one przemysłowe systemy wizyjne oraz laserowe czujniki położenia, które w czasie rzeczywistym korygują trajektorię lotu ładunku. Dzięki temu czas przestoju na stacji odwijania ulega skróceniu nawet o kilkadziesiąt procent w zestawieniu z operacjami manualnymi, a maszyna zyskuje powtarzalność ruchu niezależnie od gabarytów i wagi obrabianego zwoju.

Precyzja pozycjonowania zmienia się w zależności od właściwości fizycznych przenoszonego ładunku. Zwoje tektury falistej o gramaturze mieszczącej się w przedziale 280–710 g/m² wykazują dużą sztywność, ale wymagają bardzo stabilnego, równomiernego podparcia na całej długości gilzy. Z kolei cienkie folie polimerowe wymuszają stosowanie znacznie mniejszych sił docisku. Układ chwytający musi precyzyjnie kalibrować naprężenie, aby nie doprowadzić do nieodwracalnego rozciągnięcia struktury materiału przed jego wejściem w strefę druku. Różnice te bezpośrednio determinują sposób programowania dynamiki ruchu całego manipulatora.

Zautomatyzowane układy podające pracują w pełnej synchronizacji z tempem odbioru materiału przez przekrawacze poprzeczne, kaszerówki oraz inne maszyny tnące. Nadzór nad tym procesem sprawują sterowniki PLC, które na bieżąco analizują zapotrzebowanie linii produkcyjnej. System automatycznie dostosowuje prędkość wydawania kolejnych rolek z bufora, co skutecznie zapobiega powstawaniu zatorów materiałowych na przenośnikach łańcuchowych. Zapewnia to nieprzerwaną pracę ciągu technologicznego, redukując mikroprzestoje wynikające z oczekiwania na surowiec.

Przejście na zautomatyzowane podawanie zwojów wymaga chłodnej analizy parametrów operacyjnych zakładu. Decyzję o inwestycji warunkuje zbadanie kilku kluczowych wskaźników wydajnościowych:

• dotychczasowy czas cyklu pełnego przezbrajania maszyny docelowej,
• uśredniona liczba ciężkich rolek podawanych na stację podczas jednej zmiany,
• realne koszty generowane przez każdą minutę postoju ciągów poligraficznych.

Mechanizacja procesu operowania ładunkami staje się uzasadniona ekonomicznie w firmach, które pobierają z magazynu powyżej kilkudziesięciu rolek dziennie. W takiej skali redukcja czasu martwego stacji odwijającej bezpośrednio przekłada się na globalny wzrost wolumenu produkcji. Gwarancją utrzymania wysokich parametrów systemu pozostaje odpowiedni dobór komponentów instalacji, stały dostęp do sprawdzonych części zamiennych oraz możliwość późniejszej rozbudowy układu.
